順源科技深耕智能傳感器與儀器儀表行業模擬信號隔離放大及變送技術研發已有22年經歷，期間已獲得行業內國家發明專利9項，實用新型專利38項，計算機軟件著作權12項。自2007年以來已連續15年認定為國家高新技術企業，并獲得深圳市專精特新企業資質。 公司堅持開展改進改善創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新產品，以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。

       本次研制的一款4-20mA電流環路具有HART協議傳輸及控制的工業儀器儀表、智能傳感器信號隔離模塊，是支持工業現場HART協議的智能儀表時需要配置帶HART透傳功能的信號隔離器，也是前期兩線制無源型帶HART透傳4-20mA隔離放大器產品的補充，產品在智能變送器接入信號隔離器后可以讓處于系統側的HART手操器或者采集器透過信號隔離器和現場儀表通訊。帶HART透傳功能的信號隔離器是一種高性能的信號處理設備，它結合了信號隔離與HART通訊技術的優勢，能夠?qū)崿F(xiàn)對工業現場信號的可靠傳輸與精確測量。

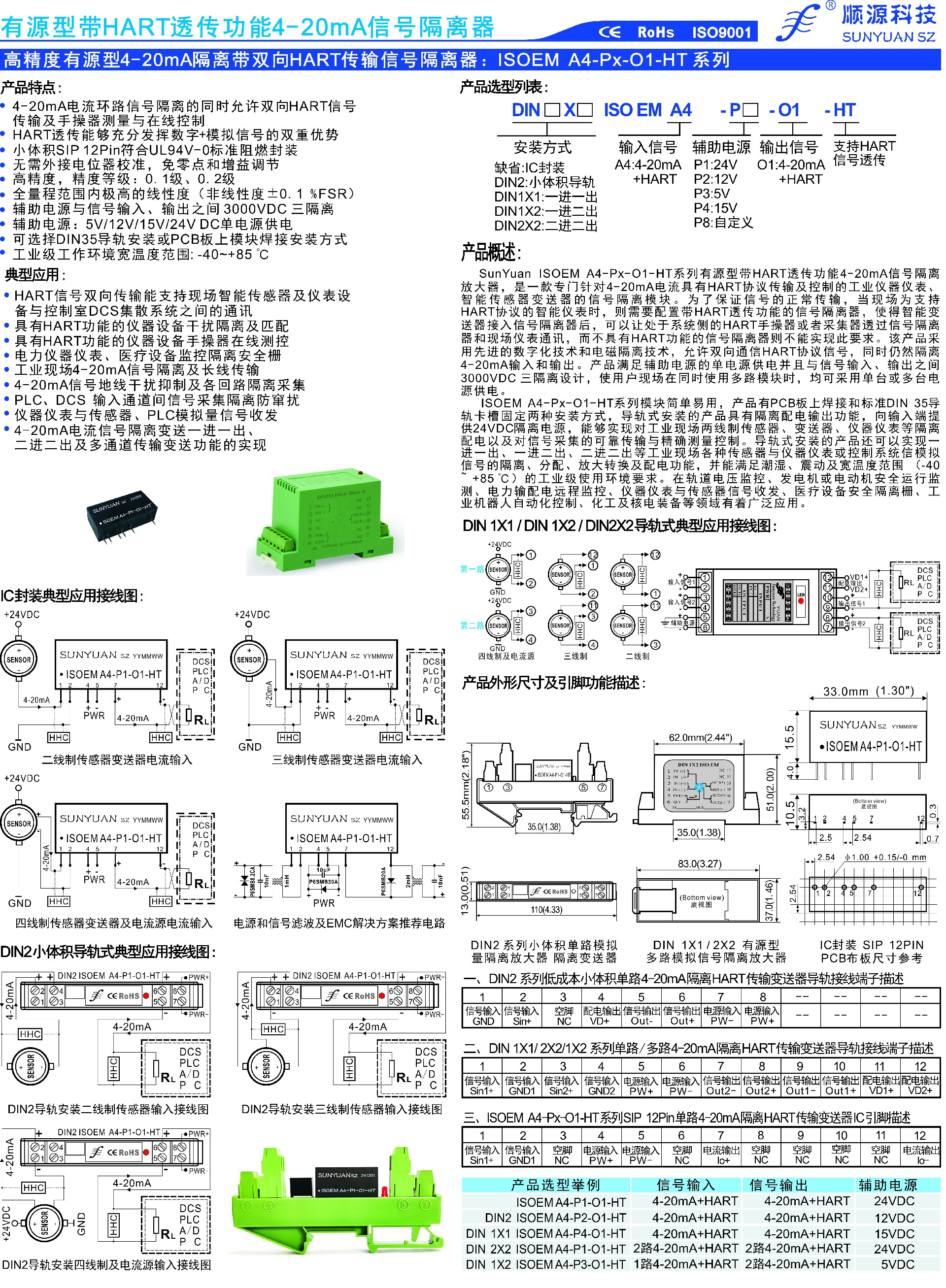

 ISOEM A4-Px-O1-HT系列集成模塊具有HART透傳功能，支持HART信號的雙向傳輸，能夠確?，F(xiàn)場HART智能儀表與控制室HART采集系統之間的通訊暢通無阻，充分發揮數字與模擬信號隔離傳輸?shù)碾p重優勢。該產品采用先進的數字化技術和電磁隔離技術，允許雙向通信HART協議信號，同時仍然隔離4-20mA輸入和輸出。HART透傳功能可以提供HART信號傳輸?shù)耐ǖ溃粫鬏攦?nèi)容進行串?dāng)_、更改等。通過可靠的電磁隔離技術，有效抑制了各種干擾信號，同時消除來自現場信號回路和地網對I0采集系統的干擾，確保了信號的準確性和系統的穩定安全運行。

 ISOEM A4-Px-O1-HT系列模塊采用小體積標準SIP12Pin阻燃外殼及樹脂材料封裝方式，采用單電源供電并且在同一芯片上集成了一組隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器。模塊支持輸入2線制、3線制、4線制變送器或電流源信號，經隔離轉換為標準4-20mA電流信號輸出，同時支持HART數字信號雙向傳輸。無需外接電位器元件，免零點和增益調節，省略了需要反復校準零點和滿度的繁瑣，這樣大大簡化了用戶的設計和現場使用成本。產品內部采用電磁隔離技術相比光耦隔離技術具有更好的溫漂特性和線性度，輔助電源的單電源供電并且與信號輸入、輸出之間 3000VDC 三隔離設計，使用戶現場在同時使用多路模塊時，均可采用單臺或多臺電源供電。

 ISOEM A4-Px-O1-HT系列模塊簡單易用，產品有PCB板上焊接和標準DIN 35導軌卡槽固定兩種安裝方式，導軌式安裝的產品具有隔離配電輸出功能，向輸入端提供24VDC隔離電源，能夠?qū)崿F(xiàn)對工業現場兩線制傳感器、變送器、儀器儀表等隔離配電以及對信號采集的可靠傳輸與精確測量控制。導軌式安裝的產品還可以實現一進一出、一進二出、二進二出等工業現場各種傳感器與儀器儀表或控制系統信模擬信號的隔離、分配、放大轉換及配電功能，并能滿足潮濕、震動及寬溫度范圍 （-40 ~ +85 ℃）的工業級使用環境要求。在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業機器人自動化控制、化工及核電裝備等領域有著廣泛應用。

順源科技HART透傳型有源和二線制無源系列產品參考資料

1、ISO 4-20mA-HT系列二線制無源型4-20mA環路隔離HART透傳隔離器     http://www.sunyuansz.net/products_17/304.html

2、ISO 4-20mA-FHT系列HART透傳型4-20mA兩線無源隔離配電器              http://www.sunyuansz.net/products_17/288.html

3、ISO 4-20mA-EHT系列二線制無源4-20mA環路隔離HART傳輸調理器      http://www.sunyuansz.net/products_17/302.html

4、ISOEM A4-Px-O1-HT系列有源型帶HART透傳4-20mA隔離放大器           http://www.sunyuansz.net/products_18/296.html
