ISO EM系列隔離放大器是一種磁電隔離的混合集成電路,該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器,它采用磁電偶合的低成本方案,主要用于對EMC(電磁干擾)無特殊要求的場合。特殊使用場合應注意增加電磁干擾抑制電路。
零點、增益免調模擬信號三隔離變送器放大器:ISOEM U(A)-P-O系列

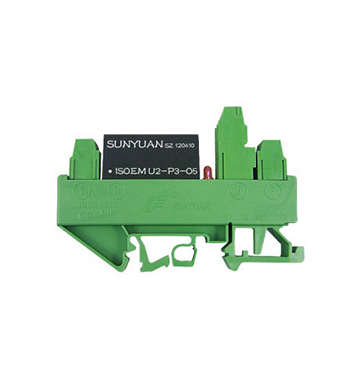

ISO EM系列4-20mA轉0-5V隔離放大器隔離變送器

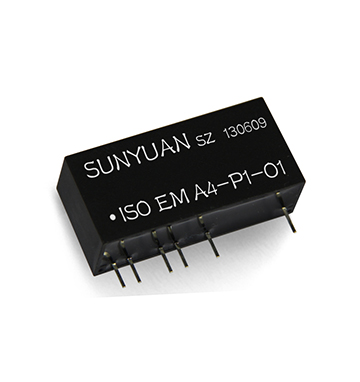

IC,是一種將(傳感器輸出)模擬電壓或電流信號經隔離轉換成精度、線性度相匹配的混合集成電路。產品主要用于工業控制系統中模擬信號輸入輸出控制,傳感器與儀器儀表,PLC信號傳輸過程的隔離放大轉換。系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出,現場工作電壓、電流和各種運行參數的監測及系統外部增加4-20mA(0-20mA)/0-5V標準信號接口等。該IC為標準Sip12
Pin符合UL-94的阻燃封裝,占用PCB板面積少。裝入儀器內部可以并聯安裝實現多路信號的監測、隔離和轉換。
ISO EM系列產品內部集成了一個多隔離的DC/DC變換電源和一組模擬信號隔離放大器,輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓(需要6000V或10000V隔離產品請查閱其他產品說明書),產品使用非常方便,免零點和增益調節,無需外接調節電位器等任何元件,即可實現工業現場信號的隔離轉換功能。
信號隔離器新品5:無源型低成本兩線制4-20mA電流轉模擬電壓信號I/V轉換信號隔離器 ISO 4-20mA-O系列(SIP12 Pin封裝)兩線制無源型4-20mA轉電壓信號隔離轉換器,可以將輸入有源4-20mA的電流信號隔離轉換成電壓信號I/V轉換輸出。該方案采用兩線制輸入回路供電方式,獨有高效信號回路竊電技術,無須外接工作電源,大大簡化了用戶的設計,降低用戶布線成本。該模塊內部包含有電流信號調制解調電路、信號耦合隔離變換電路、電源逆變電路、減法電路,緩沖處理輸出電路等,很小的輸入等效電阻,使該產品能夠從傳感器信號輸出回路中采集電流信號,并能達到輸入20mA信號時電壓降 ≤10V。以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。
信號隔離器新品9:無源型兩線制交流(AC)電流電壓信號轉4-20mA模擬信號隔離器 DIN ISO AC-O1系列交流轉直流(AC/DC)無源兩線制信號隔離變送器,是一種能將被測交流電流、電壓按線性比例輸出直流標準4-20mA電流信號的隔離變送器。配以相應的指示儀表或直接輸送到DCS/FCS系統,實現系統對交流電壓或電流的測量和控制。 該模塊輸出是針對24VDC和取樣電阻(二線制儀表)相串聯的二線制供電回路來設計的,同當前工業現場常用的模擬量輸入接口板(上位機)、PLC、DCS或其他儀表的模擬量輸入端口相匹配。方案設計中選用了高效能的回路竊電技術而無需獨立電源供電,采用的兩線制回路供電輸出方式可省掉兩根電源線,大大簡化了用戶的系統方案設計,降低用戶布線成本。 方案設計中充分運用系統中的指示儀表、PLC或DCS等裝置的工作電源回路,將信號的輸入電路裝置與輸出檢測控制回路完全隔離,提高了系統運行的可靠性和穩定性,充分保障及提高設備和工作人員的安全系數,所以該方案在電力遠程監控、電力儀器儀表、醫療設備、工業自控等領域廣泛應用。
