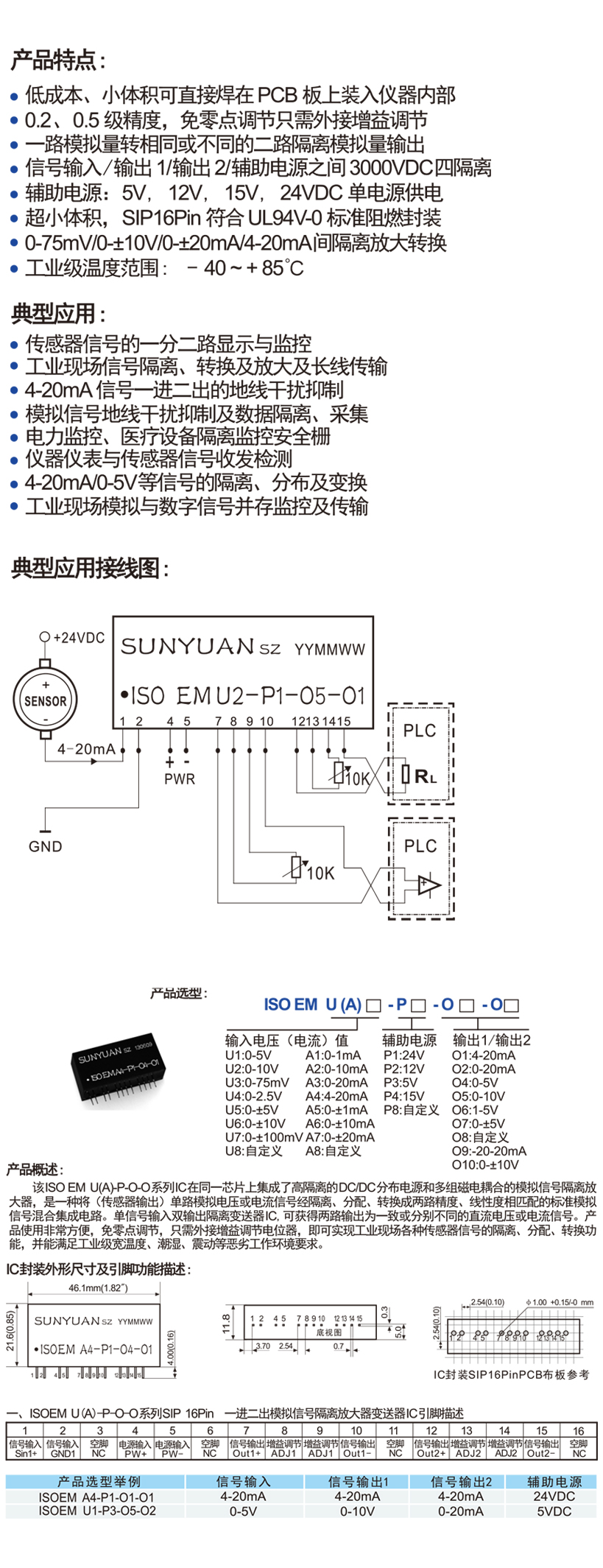

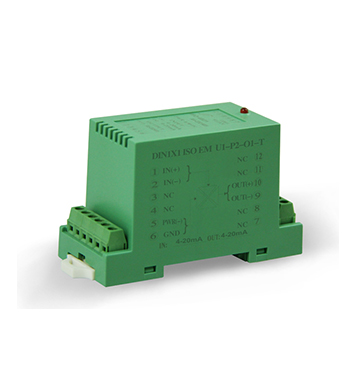

27、ISO EM U(A)-P-O-O 系列IC封裝模擬信號一進二出隔離放大器變送器
ISO EM U-P-O-O電壓輸入系列和ISO EM A-P-O-O電流輸入系列1進2出低成本小體積IC封裝的模擬量隔離變送器隔離放大器 ,是一種將(傳感器輸出)單路模擬電壓或電流信號經隔離、分配、轉換成兩路精度、線性度相匹配的標準模擬信號的混合集成電路。該IC在同一芯片上集成了高隔離的DC/DC分布電源和多組磁電耦合的模擬信號隔離放大器,采用磁電偶合的低成本方案,主要用于對EMC(電磁干擾)無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到電源、信號輸入、兩路信號輸出的3KVDC,四隔離。ISO EM系列單信號輸入雙輸出隔離變送器IC產品使用非常方便,免零點調節,只需外接增益調節電位器,即可實現工業現場各種傳感器信號的隔離、分配、轉換功能,并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。

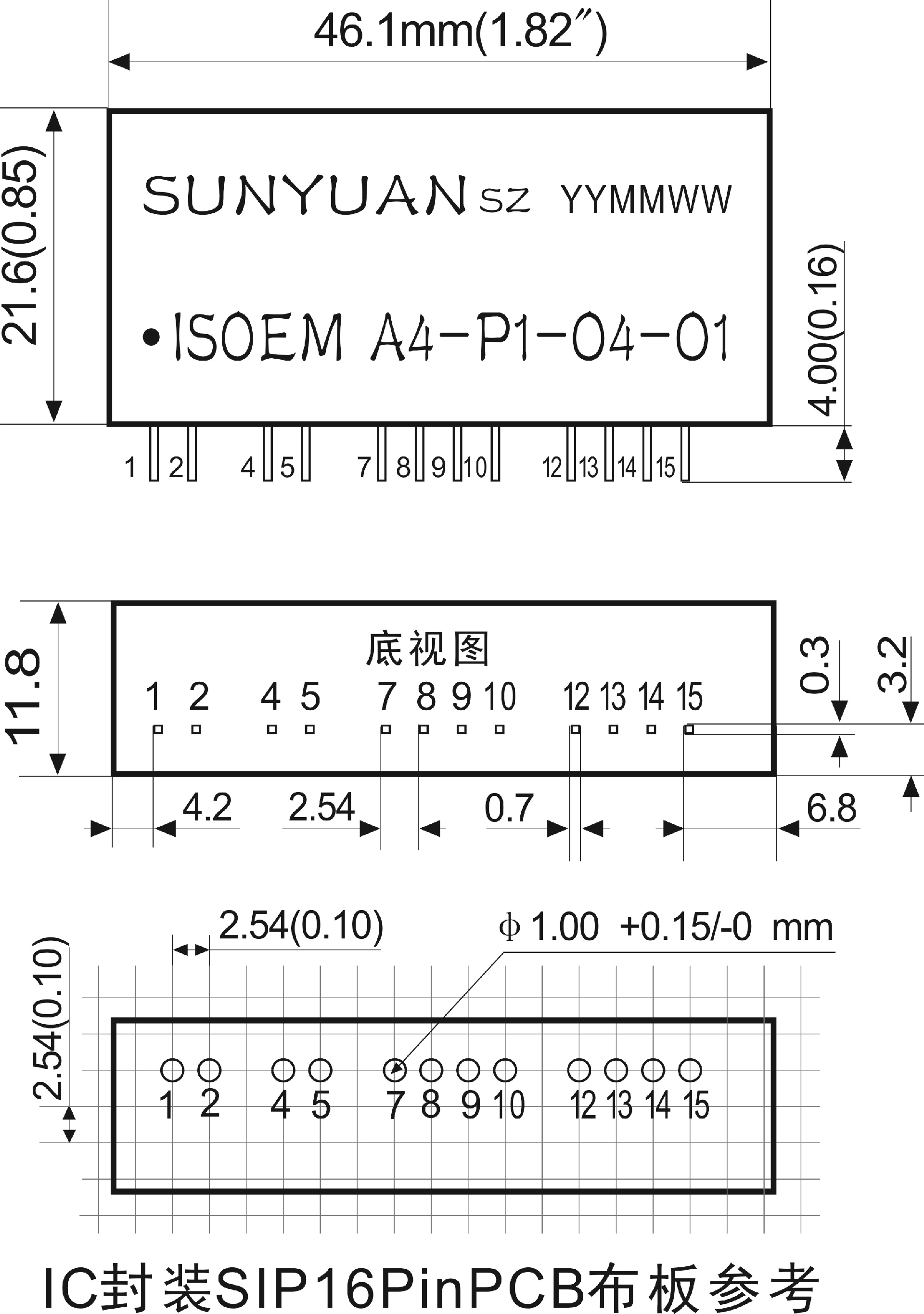

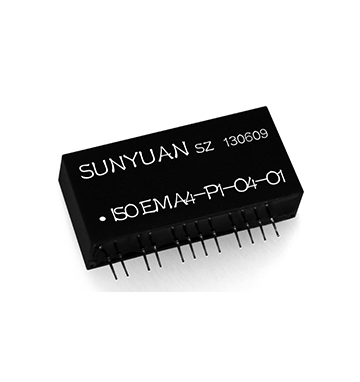

IC封裝模擬信號一進二出隔離放大器變送器:ISO EM U(A)-P-O-O 系列
ISO EM U-P-O-O電壓輸入系列和ISO EM
A-P-O-O電流輸入系列1進2出低成本小體積IC封裝的模擬量隔離變送器隔離放大器
,是一種將(傳感器輸出)單路模擬電壓或電流信號經隔離、分配、轉換成兩路精度、線性度相匹配的標準模擬信號的混合集成電路。該IC在同一芯片上集成了高隔離的DC/DC分布電源和多組磁電耦合的模擬信號隔離放大器,采用磁電偶合的低成本方案,主要用于對EMC(電磁干擾)無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到電源、信號輸入、兩路信號輸出的3KVDC,四隔離。ISO
EM系列單信號輸入雙輸出隔離變送器IC產品使用非常方便,免零點調節,只需外接增益調節電位器,即可實現工業現場各種傳感器信號的隔離、分配、轉換功能,并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。
產品選型舉例
例1: 信號輸入:0-5V;信號輸出1:0-5V;
信號輸出2:4-20mA;輔助電源:24VDC; 對應產品型號: ISO
EM-U1-P1-O4-O1
例2: 信號輸入:4-20mA ;信號輸出1:0-5V;
信號輸出2:4-20mA;輔助電源:12VDC; 對應產品型號: ISO
EM-A4-P2-O4-O1
