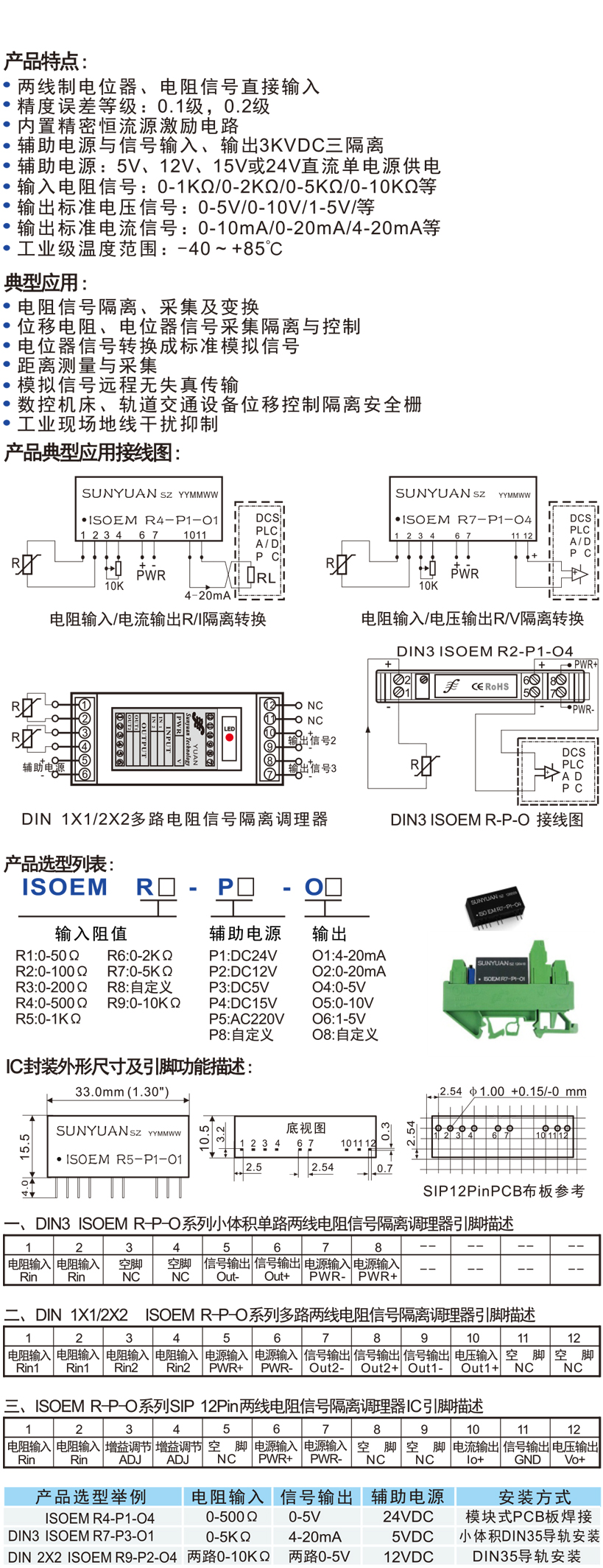

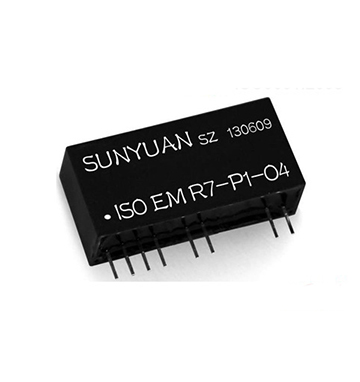

SunYuan ISO EM R-P-O系列電阻信號隔離調理器是一種將電阻信號按變化大小隔離轉換成與阻值成線性的標準模擬電壓或電流信號的混合集成電路。該IC在同一芯片上集成了一組多路高隔離的DC/DC電源和一組磁電耦合的模擬信號隔離放大器，內置精密恒流源激勵，特別適用于將兩線制電位器、電阻信號隔離轉換成標準信號，電阻信號的變送與無失真遠傳，工業現場位移電阻信號隔離、采集及變換。SMD工藝結構及新技術隔離措施使該器件能達到：工作電源、信號輸入和輸出之間的3000VDC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
ISO EM R-P-O系列位移信號隔離放大器使用非常方便，只需很少外部元件，即可實現電阻信號的隔離變送。并可實現工業現場電阻控制信號轉換成標準模擬電壓電流信號一進一出、一進二出、二進二出的功能。
產品選型舉例
例1： 輸入信號：0-1KΩ； 輸出信號：0-5V； 輔助電源：24VDC；
產品型號：ISO EM R5-P1-O4
