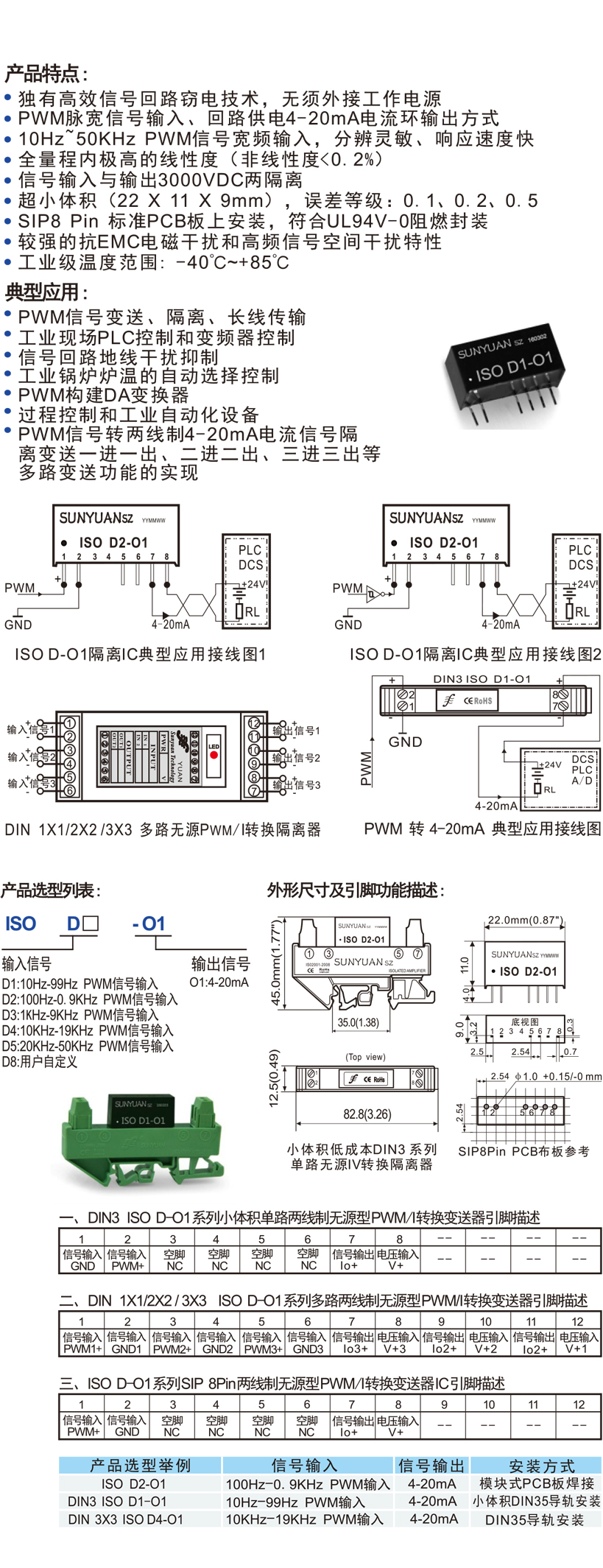

SunYuan ISO D-O1是順源科技新開發的業界最小體積低功耗無源型PWM脈沖調寬信號隔離轉換為兩線制4-20mA變送器IC。該IC工作方式是通過后級(輸出端)電流回路饋電方式,接收來自前級設備輸出的PWM信號,經過隔離轉換后輸出對應的4~20mA標準兩線制電流信號。
SunYuan ISO D-O1系列PWM脈寬變送器是一種將PWM方波信號的占空比經隔離轉換為模擬標準信號的混合集成電路。產品設計為低成本、小體積的標準SIP8 Pin 阻燃IC封裝;內部包含信號耦合高速隔離變換電路、精密基準電壓源開關控制電路、低通濾波電路, 驅動放大電路、VI轉換電路等。產品具有PWM信號的轉換精度高、線性度好,輸出回路供電電壓范圍寬(12-36VDC)等特點。集成工藝結構及新技術隔離措施使該器件能達到:信號輸入與輸出 3000VDC 隔離,并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

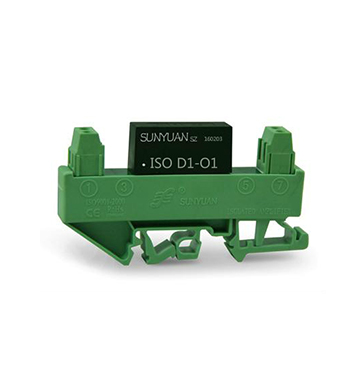

SunYuan ISO D-O1采用高速光電耦合隔離模式及高效能后級饋電技術來實現PWM信號到4~20mA 標準信號的精準隔離轉換,可以同當前各類型儀器儀表設備的標準模擬量輸入端口(如:PLC、DCS、FCS)相匹配。無需工作電源的兩線制超小體積(22.0X11.0X9.0mm)標準PCB板上安裝設計,能有效簡化用戶系統設計方案選擇,減少安裝體積和布線成本。產品也有擴展功能的DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。DIN導軌式安裝方式可實現信號一進一出、二進二出,三進三出等多路傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真?zhèn)鬏數闹悄芑δ堋?nbsp;廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域,用戶可根據現場需要訂制合適產品。
產品選型舉例
例1: PWM脈寬信號輸入:20KHz 方波; 信號輸出:4-20mA;
對應產品型號: ISO D5-O1 例2: PWM脈寬信號輸入:50Hz 方波; 信號輸出:4-20mA;
對應產品型號: ISO D1-O1 例3: PWM脈寬信號輸入:1KHz 方波; 信號輸出:4-20mA;
對應產品型號: ISO D3-O1
信號隔離器新品5:無源型低成本兩線制4-20mA電流轉模擬電壓信號I/V轉換信號隔離器 ISO 4-20mA-O系列(SIP12 Pin封裝)兩線制無源型4-20mA轉電壓信號隔離轉換器,可以將輸入有源4-20mA的電流信號隔離轉換成電壓信號I/V轉換輸出。該方案采用兩線制輸入回路供電方式,獨有高效信號回路竊電技術,無須外接工作電源,大大簡化了用戶的設計,降低用戶布線成本。該模塊內部包含有電流信號調制解調電路、信號耦合隔離變換電路、電源逆變電路、減法電路,緩沖處理輸出電路等,很小的輸入等效電阻,使該產品能夠從傳感器信號輸出回路中采集電流信號,并能達到輸入20mA信號時電壓降 ≤10V。以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。

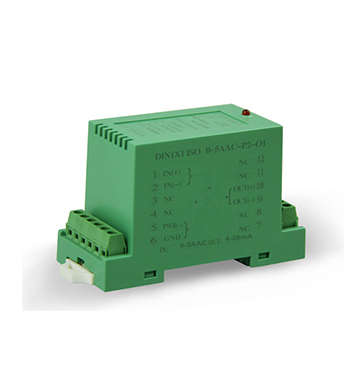

信號隔離器新品9:無源型兩線制交流(AC)電流電壓信號轉4-20mA模擬信號隔離器 DIN ISO AC-O1系列交流轉直流(AC/DC)無源兩線制信號隔離變送器,是一種能將被測交流電流、電壓按線性比例輸出直流標準4-20mA電流信號的隔離變送器。配以相應的指示儀表或直接輸送到DCS/FCS系統,實現系統對交流電壓或電流的測量和控制。 該模塊輸出是針對24VDC和取樣電阻(二線制儀表)相串聯的二線制供電回路來設計的,同當前工業現場常用的模擬量輸入接口板(上位機)、PLC、DCS或其他儀表的模擬量輸入端口相匹配。方案設計中選用了高效能的回路竊電技術而無需獨立電源供電,采用的兩線制回路供電輸出方式可省掉兩根電源線,大大簡化了用戶的系統方案設計,降低用戶布線成本。 方案設計中充分運用系統中的指示儀表、PLC或DCS等裝置的工作電源回路,將信號的輸入電路裝置與輸出檢測控制回路完全隔離,提高了系統運行的可靠性和穩定性,充分保障及提高設備和工作人員的安全系數,所以該方案在電力遠程監控、電力儀器儀表、醫療設備、工業自控等領域廣泛應用。
