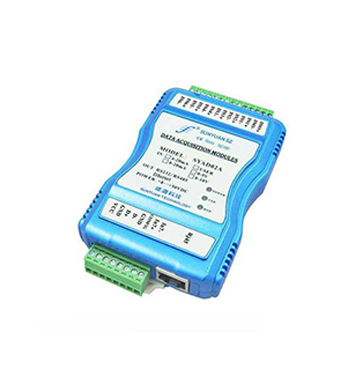

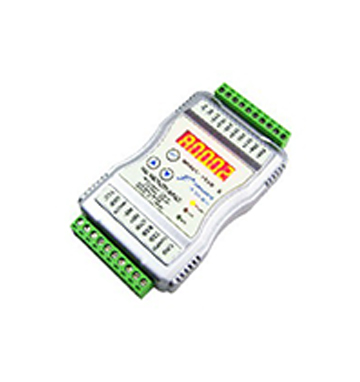

物聯網以太網數字信號DA采集智能傳感器模塊：SY DDN-RJ45 / RS485系列

      SY DDN-RJ45系列產品可實現采集開關量信號的輸入與輸出，用以控制遠程設備。SY DDN-RJ45系列產品可應用在以太網工業自動化控制系統，監視和控制，以及工業現場信號隔離及長線傳輸?shù)鹊取?nbsp;

         產品包括電源隔離，輸入輸出信號隔離，以太網通訊。通訊方式采用以太網的Modbus TCP，其指令集兼容于ADAM模塊，配置參數可由用戶設置，能與其他廠家的控制模塊掛在同一總線上，便于計算機編程。

         SY DDN-RJ45系列產品是基于單片機的智能監測和控制系統，所有用戶設定的IP地址、端口號、狀態等配置信息都儲存在非易失性存儲器EEPROM里。

         SY DDN-RJ45系列產品按工業標準設計制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 25℃～+70℃。

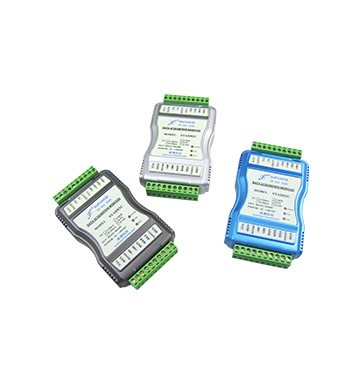

SY DDN-RJ45 功能簡介
SY DDN-RJ45 繼電器輸出和隔離數字量輸入模塊，可以用來測量六路開關量狀態和控制六路繼電器輸出，支持以太網Modbus TCP協議。

1、  數字量輸入

6路隔離數字量輸入，支持開關觸點信號和電平信號，支持計數器功能（模式可配置），以及支持上升/下降沿鎖存功能。

2、  繼電器輸出
6路繼電器輸出，支持獨立開關控制，支持上電狀態設置，支持可編程脈寬輸出。

3、  通訊
通訊接口： 1路標準100/10Mbps以太網接口。
通訊協議： 支持Modbus TCP通訊協議。能實現與多種品牌的PLC、計算機監控系統進行網絡通訊。

4、  抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

SY DDN-RJ45 通用參數
(typical @ +25℃，Vs為24VDC)
輸入類型：  6路隔離數字量
輸出類型：  6路繼電器

數字量輸入：
            干接點：接地或開路
            濕接點：邏輯電平0：+1V（最大）
                    邏輯電平1：+4V～+30V
            隔離電壓：3000V
            輸入通道可以作為500Hz計數器使用

繼電器輸出：（A型）
            觸點電容：250VAC@1A
                      30VDC@2A
            繼電器接通時間：7mS
            繼電器斷開時間：3mS
            擊穿電壓：500VAC
            絕緣電阻：≥1000MΩ
            繼電器可以作脈沖輸出

輸入端保護：過壓保護，過流保護
通    訊：  以太網：支持標準Modbus TCP協議,RJ45網絡接口
                    參數可配置

工作電源：    +8 — 36 VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗：    小于2W
工作溫度：    - 45 — +80℃
工作濕度：   10 — 90% (無凝露)
存儲溫度：   - 45 — +80℃
存儲濕度：   10 — 95% (無凝露)

隔離耐壓：   輸入 / 輸出  之間：  3KVDC，1分鐘，漏電流 1mA（其中輸出和電源共地
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)

外形尺寸：   83 mm  x  37 mm  x  51mm
重     量：  約105g

初始化SY DDN-RJ45模塊
        接入以太網網絡時，必須為SY DDN-RJ45模塊分配一個獨一無二的IP地址和端口號。所有全新的SY DDN-RJ45模塊使用同一個工廠網絡初始設置，如下所示：
IP地址為192.168.0.225
端口號為 2225

        由于新模塊的IP地址都是一樣的，如果不做配置而直接組網，模塊的IP地址可能會與其他網絡IP沖突，所以當組建系統時，必須重新配置每一個模塊的IP地址和端口號?？梢栽诮雍肧Y DDN-RJ45模塊電源線和通訊線后，通過配置命令來修改SY DDN-RJ45模塊的配置參數，通訊協議也可根據用戶的要求而調整。在修改配置參數之前，必須讓模塊先進入配置狀態，否則無法修改。

讓模塊進入配置狀態的方法
      SY DDN-RJ45模塊都有一個特殊的標為CONFIG的管腳。將CONFIG管腳短路接到地線(GND管腳)后，再接通電源，此時模塊進入配置狀態。模塊在配置狀態下的配置如下：
     MAC地址：51.51.51.51.51.51
     IP地址： 192.168.0.80
     端口號：  80
     子網掩碼：255.255.255.0
     默認網關：192.168.0.1
     這時，可以通過配置命令來修改SY DDN-RJ45模塊的配置參數。在不確定某個模塊的具體配置時，也可以通過安裝配置跳線，使模塊進入配置狀態，再對模塊進行重新配置。

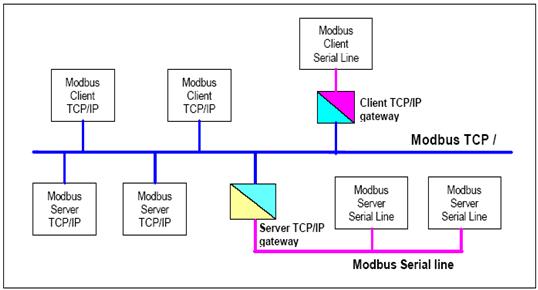

Modbus TCP通訊協議

        Modbus TCP 協議是MODBUS 協議另一版本，它于1999 年被開發出來以允許Internet用戶訪問以太網設備。由于沒有任何商業利益驅使，Modbus TCP 協議的開放性及用戶對它的熟悉程度再加上其應用的簡單易學，現在Modbus TCP 已經成為世界領先的工業以太網協議。此協議定義了一個控制器能認識使用的消息結構,而不管它們是經過何種網絡進行通信的。它描述了控制器請求訪問其它設備的過程，如果回應來自其它設備的請求，以及怎樣偵測錯誤并記錄。它制定了消息域格局和內容的公共格式。

        當在Modbus 網絡上通信時，此協議決定了每個控制器須要知道它們的設備地址，識別按地址發來的消息，決定要產生何種行動。如果需要回應，控制器將生成反饋信息并用Modbus 協議發出。在其它網絡上，包含了Modbus 協議的消息轉換為在此網絡上使用的幀或包結構。這種轉換也擴展了根據具體的網絡解決節地址、路由路徑及錯誤檢測的方法。
